מָבוֹא

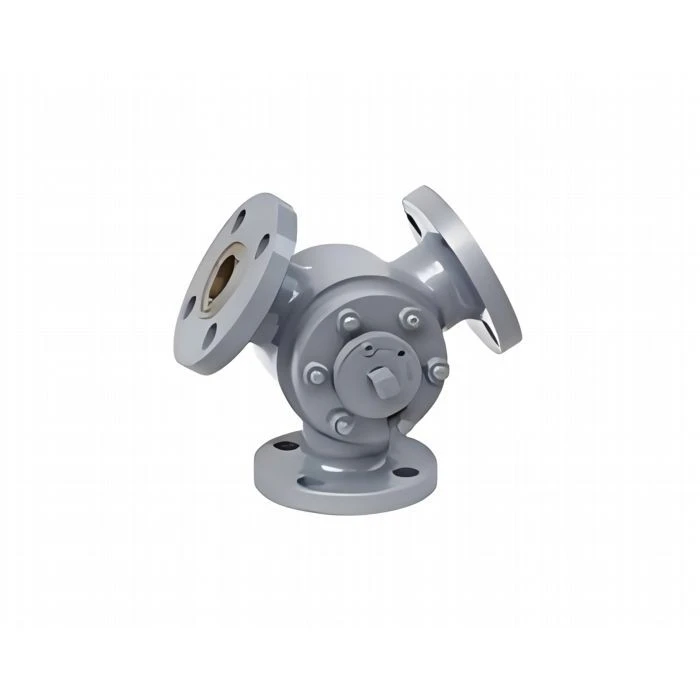

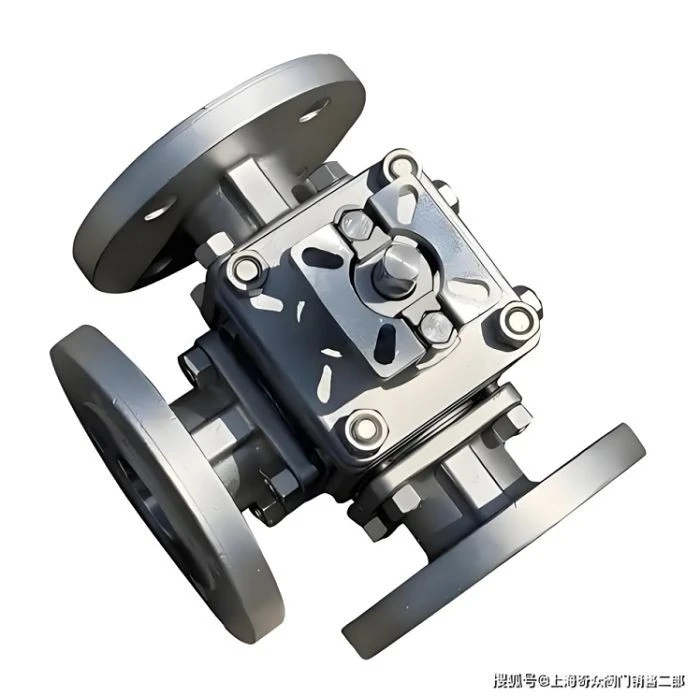

Mutiport Way Ball Valves הם שסתומים כדוריים השולטים בזרימת המדיה דרך מבנה של נתיב זרימה תלת- או ארבעה-, ומשמשים במערכות צינורות הדורשות החלפה מרובה-נתיבים.
מִפרָט
|
מִפרָט |
פרטים |
|
דֶגֶם |
3 כיוונים P30A / 4 כיוונים P40A או OEM |
|
בְּנִיָה |
גוף מפוצל מאוגן עם 3 או 4 יציאות |
|
גוֹדֶל |
1/2 אינץ' – 10 אינץ' (DN15-DN250) |
|
דירוג לחץ |
PN16-40 / ANSI 150-300 |
|
קֶשֶׁר |
אוגן RF או אחר על פי בקשה; תואם ASME B16.5 |
|
חומרים |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
מושבים |
ישיבה רכה או מתכתית |
|
משטח הרכבה עבור מפעיל |
ISO 5211 |
|
טמפרטורת עבודה |
-196 מעלות עד +400 מעלות |
|
תקני עיצוב |
פנים אל פנים: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
חזית אוגן |
RF לפי EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
קידוח אוגן |
חורים מטריים לפי EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
שיעור אטימות |
API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
|
עיצוב גזע |
נגד התפוצצות- |
תכונות
נתיב מיתוג זרימה קבוע:התעלות הפנימיות (בצורת L-או בצורת T-) של הכדור קובעות את הקישוריות, ומצבי הפתיחה והסגירה תואמים לנתיב זרימה ברור. היגיון המיתוג מוגדר ישירות על ידי המבנה, ואינו מצריך בקרת נעילה נוספת.
בקרת דליפה מרכזית:פונקציונליות רב-כיוונית- מושלמת בתוך גוף שסתום יחיד. משטח האיטום מרוכז באזור המגע בין הכדור למושב השסתום. המצב הסגור עומד בדרישות API 598 Class A ו-EN 12266-1, ומפחית את נתיבי הדליפה הנגרמים ממספר נקודות חיבור.

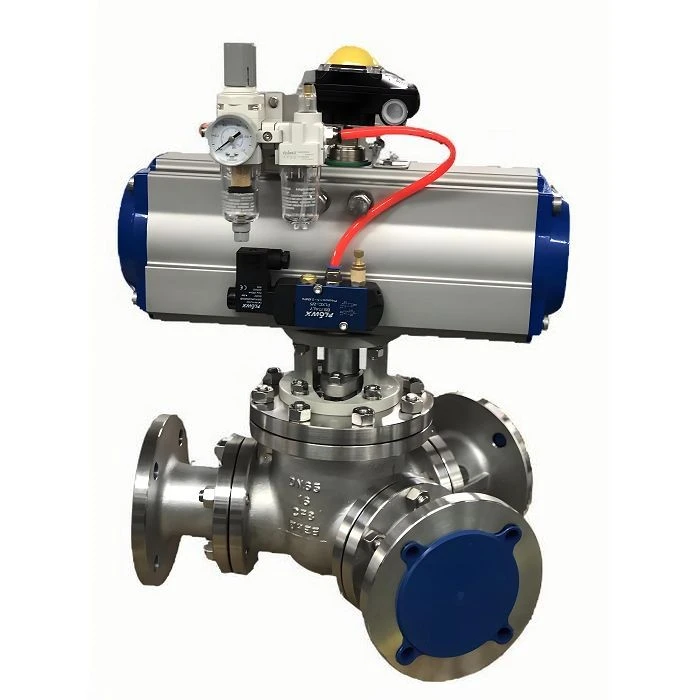

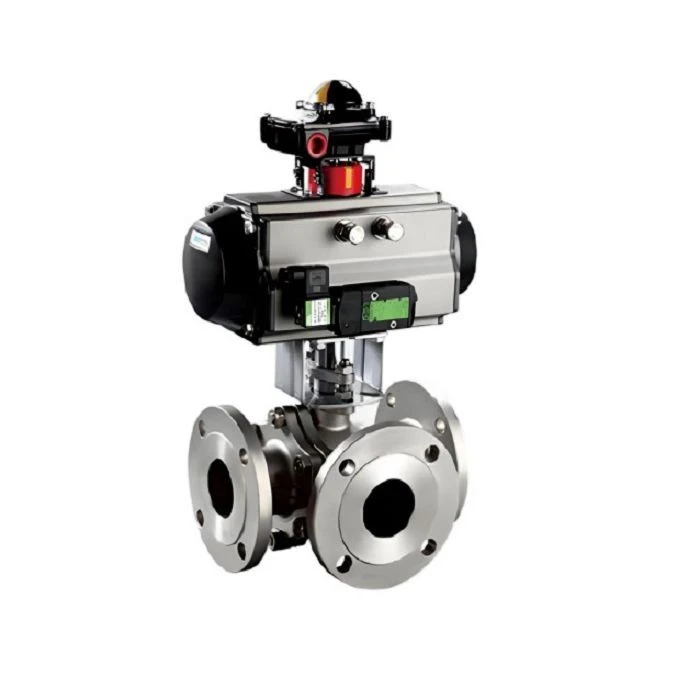

כונן מפעיל מאוחד:ממשק גוף השסתום העליון תואם לתקן ISO 5211. המעבר בין ערוצי זרימה מרובים מושג על ידי מפעיל יחיד המניע את סיבוב הכדור, ומבטל את הצורך בהצמדת מפעילים מרובים.
יישומים
תעשייה פטרוכימית:משמש להפצת מדיה או מעבר בין צינורות תהליכים מרובים, המאפשרת המרה של נתיבי תהליך שונים.
טיפול במים:משמש למיתוג כיוון זרימה ובקרת חלוקה בין שפכים/קולחים או מיכלים מרובים.
תרופות וכימיקלים עדינים:משמש במערכות מרובות-אצווה או מרובות-פורמולציות כדי להשיג מיתוג ובידוד של נתיבי מדיה שונים.
מערכות חשמל ותעשייה:משמש בקירור מים או מערכות עזר להשגת הסחת נוזלים ושליטה בהיפוך.
